Логически Диаграмма является совокупностью Точек, Серий и значений серий в точке. В качестве значений выступают ресурсы отчета, в качестве точек – объекты, для которых мы получаем значения, в качестве серий – характеристики, значения которых нас интересуют. Если тип диаграммы = график (или аналог), то точки и серии располагаются на оси X.
Прежде всего, исходя из эффективности графического представления результатов отчета, выбирается тип диаграммы: график, гистограмма, измерительная, круговая и т. д. Например, для демонстрации изменения каких-либо значений характеристик во времени лучше всего выбрать тип диаграммы График, где точками будут моменты времени, а сериями – характеристики, например продажи товаров. Для демонстрации доли объема продаж каждого контрагента подходит Круговая диаграмма и т. д.
Пример круговой диаграммы:
тип диаграммы – Круговая объемная, параметр Состав подписей установлен в значение Серия + процент, а параметр Размещение легенды – в значение Верх.
В результате диаграмма будет выведена в следующем виде.
Пример гистограммы.

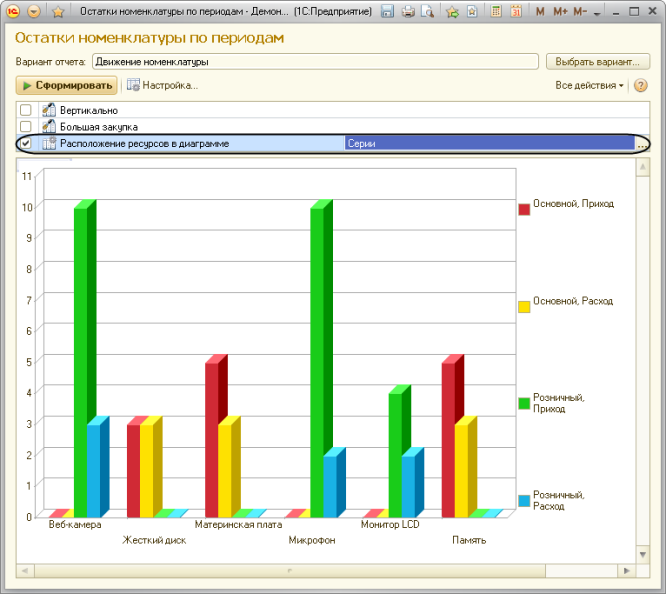

В диаграмму можно выводить сразу несколько ресурсов. Управлять их расположением в точках или сериях диаграммы можно с помощью параметра Расположение ресурсов в диаграмме. Например в отчет выводится гистограмма, в точках которой данные сгруппированы по номенклатуре, а в сериях – по складам. Ресурсы Приход и Расход выводятся в сериях диаграммы (это стандартный вариант расположения ресурсов в диаграмме).
В результате мы видим не две серии – по числу складов, а четыре – на каждый склад по два ресурса.
Если же установить параметр Расположение ресурсов в диаграмме в значение Точки, то ресурсы в диаграмме будут располагаться в точках, и, поскольку точек получается много (на каждую номенклатуру по два ресурса), текст в точках диаграммы автоматически располагается вертикально (стандартно текст располагается горизонтально).
|
